Gauge pressure
Cerabar PMP11

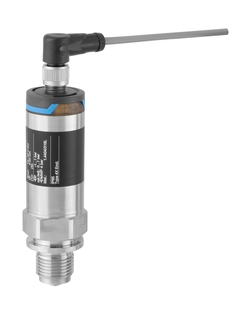

Cerabar PMP11 ©Endress+Hauser

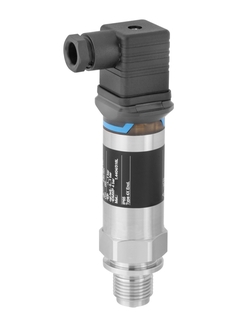

Cerabar PMP11 ©Endress+Hauser

Cerabar PMP11: Part of a strong team for standard applications - Liquiphant, Liquipoint, Cerabar, Ceraphant

Pressure measuring principle

Cost-effective pressure transducer with metal sensor for measurement in gases or liquids

The Cerabar PMP11 is the most price-attractive compact pressure transmitter in its segment. It features a piezo-resistive sensor and is able to measure gauge pressure from 400mbar up to 40bar. The PMP11 is designed to withstand the conditions in the process industry with the use of high quality materials like 316L. It can be used for standard applications in the process industry.

  • Egyszerű termékek

  • Könnyen kiválasztható, telepíthető és kezelhető

Műszaki kiválóság

Egyszerűség

  • Alaptermékek

  • Megbízható, robusztus és kevés karbantartást igényel

Műszaki kiválóság

Egyszerűség

  • Felső kategóriás termékek

  • Rendkívül funkcionális és kényelmes

Műszaki kiválóság

Egyszerűség

  • Speciális termékek

  • Nagy igénybevétellel járó alkalmazásokhoz tervezve

Műszaki kiválóság

Egyszerűség

Kombinálható

FLEX választék Műszaki kiválóság Egyszerűség
  • F
  • L
  • E
  • X

Fundamental választék

Eleget tesz az Ön alapvető mérési igényeinek

Műszaki kiválóság
Egyszerűség
  • F
  • L
  • E
  • X

Lean választék

Könnyen kezeli az Ön alapvető folyamatait

Műszaki kiválóság
Egyszerűség
  • F
  • L
  • E
  • X

Extended választék

Innovatív technológiákkal optimalizálja az Ön folyamatait

Műszaki kiválóság
Egyszerűség
  • F
  • L
  • E
  • X

Xpert választék

Megoldás az Ön legnagyobb kihívást jelentő alkalmazásaihoz

Műszaki kiválóság
Egyszerűség

Kombinálható

  • Specifikációk áttekintése

    • Accuracy

      0.5%

    • Process temperature

      -25…+85°C
      (-13…+185°F)

    • Pressure measuring range

      400 mbar...+40 bar
      (6 psi...+600 psi)

    • Measuring cell

      400 mbar...+40 bar
      (6 psi...+600 psi)

please wait Loading alternative products

Gyors kiválasztás

Válasszon a javasolt lehetőségek közül
Eladási ár
  • <%label%>
    • További opciók is érdeklik? Kérjük, a folytatáshoz használja az egyedi konfigurátort .
  • <%feature%>
      <%label%>
      99.999,00
    • További opciók is érdeklik? Kérjük, a folytatáshoz használja az egyedi konfigurátort .
  • Process Connection
  • <%message%>

vagy

Egyedi konfiguráció

Folytassa a kiválasztást az elérhető lehetőségek közül
  • Előnyök

    • Easy and time-saving installation and set up within the plant due to very compact construction and customizable measuring ranges

    • Reference accuracy of 0.5% together with high long- term stability and repeatability ensures a high quality of process...

  • Alkalmazási terület

    Pressure transducer with fully welded metal sensor to measure gauge pressure in gases or liquids.

    • Process connections: Threads

    • Process temperature: -25 to +85°C (-13 to +185°F)

    • Process pressure: 400mbar to +40bar (6 to 600psi)

    • Accuracy: ±0.5% of span

Tulajdonságok és jellemzők

Vissza

Details

  • Mérési elv

    Gauge pressure

  • Characteristic

    Cost-effective pressure transducer, piezoresistive sensor with metallic measuring diaphragm

  • Supply voltage

    Analogue output: 10…30 VDC

    0...10 V output: 12…30 VDC

  • Reference Accuracy

    0.5 %

  • Long term stability

    0.2 % of URL/year

  • Process temperature

    -25 °C…+85 °C
    (-13 °F…+185 °F)

  • Ambient temperature

    -40 °C…+70° C
    (-40 °F…+158 °F)

  • Measuring cell

    400 mbar...+40 bar
    (6 psi...+600 psi)

  • Max. overpressure limit

    160 bar (2400 psi)

  • Process connection

    Threads:

    G1/4, G1/2,

    MNPT1/4, MNPT1/2,

    DIN13

  • Communication

    4...20 mA

    0...10 V

  • Design approvals

    EN 10204-3.1 Final inspection report

    Cleaned from oil and grease

  • Mérési elv

    Gauge pressure

  • Characteristic / Application

    Cost-effective pressure transducer, piezoresistive sensor with metallic measuring diaphragm

  • Supply / Communication

    Analogue output: 10…30 VDC

    0...10 V output: 12…30 VDC

  • Accuracy

    0.5%

  • Long term stability

    0.2% of URL/year

  • Ambient temperature

    -40…+70°C

    (-40…+158°F)

  • Process temperature

    -25…+85°C

    (-13…+185°F)

  • Process pressure absolute / max. overpressure limit

    160 bar (2400 psi)

  • Pressure measuring range

    400 mbar...+40 bar

    (6 psi...+600 psi)

  • Process connection

    Threads:

    G1/4, G1/2,

    MNPT1/4, MNPT1/2,

    DIN13

  • Communication

    4...20 mA

    0...10 V

  • Design approvals

    Final inspection report

    Cleaned from oil and grease

Dokumentumok / Kézikönyvek / Szoftver

Tartozékok / alkatrészek

Nr
Order code
Specification
    • Order code 52009800

      Flat gasket 18,5x23,9x1,5 FKM, 5 pieces

      Process gasket FKM Viton. Usage: Cerabar M/S, Cerabar PMP11/PMP21, metal cell.

    • Order code 71286350

      Sealing kit PMPx1, PTP31B, FKM, 2 pcs.

      Consists of: gasket 18.5x23.9x1.5 FKM. O-ring 14x1.78, FKM. Usage: PMP11, PMP21, PMP51, PTP31B.

    • Order code 71280307

      Valve Plug ISO4400 M16, 4-pole

      Consists of: plug connector, screw, seal, valve plug ring, adapter ring. Usage: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.

    • Order code 71280349

      Valve plug ISO4400 NPTF1/2, 4-pole

      Consists of: plug connector, screw, seal, valve plug ring, adapter ring. Usage: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.

    • Order code 52010285

      M12-female plug connec., 90deg, 5m cable

      M12 plug socket, cable side. 5m cable PVC, Cu Sn/Ni lock. Usage: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTL51B, FTL62/FTL64, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B, QMW43.

    • Order code 71114212

      M12-female plug connec.,90deg,cable side

      Self confectionery connection. Usage: M12 plug socket, cable side.

    • Order code 52006263

      M12-female plug connector, cable side

      M12 plug socket, cable side Self confectionery connection. Usage: FMB50/FMB51/FMB52/FMB53, FMB70, FTL31/FTL33, FTW23, FTW33,PMP11, PMP21, PMP51, PTC31B, PTP31B, QMW43.

    • Order code 52002643

      Weld-in adapter G1/2, 316L

      Flush mount process connection. Material: 316L. Usage: PMP11, PMP21, PMP51, PTP31B. Correct installation only with dummy.

    • Order code 52010172

      Weld-in adapter G1/2, 316L, 3.1

      Flush mount process connection. Material: 316L. Inspection cert. EN10204-3.1 material. Usage: PMP11, PMP21, PMP51, PTP31B. Correct installation only with dummy.
