Specifikációk áttekintése
-
Input
1 to 2x Memosens digital input
2x 0/4 to 20mA Input optional
2x Digital input optional -
Output / communication
2 to 8x 0/4 to 20 mA current outputs
Alarmrelay, 2x relay, ProfibusDP, Modbus RS485,
Modbus TCP, Ethernet -
Ingress protection
Transmitter: IP20
Optional Display: IP66
Alkalmazási terület

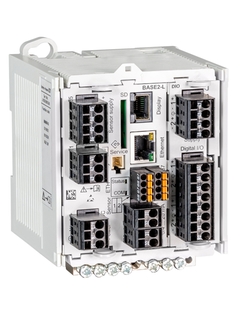

Liquiline CM442R allows you to connect up to 2 Memosens sensors of your choice from over 12 measurement parameters. With its extremely compact design, it fits into any cabinet - and even offers inputs, outputs, controllers, and math modules, e.g. for cleaning control. The transmitter belongs to the Liquiline platform with standardized system integration, operation, and spare parts. Heartbeat Technology helps you find the ideal balance between measurement point availability and maintenance costs.
Liquiline CM442R is suitable for all industries and their utilities, such as:
Food & Beverages
Life Sciences
Power & Energy
Water & Wastewater
Chemicals
Marine
It features the following communication protocols and interfaces:
0/4...20 mA
HART
PROFIBUS DP
Modbus RS485/RTU
Modbus TCP
EtherNet/IP
PROFINET
Webserver
The transmitter can be extended with a module whose explosion protection approvals, such as IECEx, ATEX and CSA, allow the connection of sensors installed in hazardous areas.
Előnyök
Saves space, saves money:
Extremely small footprint, saves space in cabinets – perfect for skids.High-speed installation:
No cut-out in cabinet door, one-click DIN-rail mounting, minimized wiring.Simple and safe commissioning:
Saving configuration on SD card enables fast set-up on duplicate installations.Easy to operate and service:
Intuitive user interface, hot plug & play with pre-calibrated Memosens sensors, universal components fit all parameters.Process control from a distance:
Integrated web server that allows the operator to remotely view diagnostic data, perform configurations, or access device parameters in any web browser - even via Smartphone.Higher availability, lower costs:
Heartbeat Technology enables status-oriented maintenance and easy verification of the entire measuring point and helps to carry out optimization measures.
Videók
Extended választék
-
Felső kategóriás termékek
- Rendkívül funkcionális és kényelmes
Műszaki kiválóság
Egyszerűség
-
Egyszerű termékek
- Könnyen kiválasztható, telepíthető és kezelhető
Műszaki kiválóság
Egyszerűség
-
Alaptermékek
- Megbízható, robusztus és kevés karbantartást igényel
Műszaki kiválóság
Egyszerűség
-
Felső kategóriás termékek
- Rendkívül funkcionális és kényelmes
Műszaki kiválóság
Egyszerűség
-
Speciális termékek
- Nagy igénybevétellel járó alkalmazásokhoz tervezve
Műszaki kiválóság
Egyszerűség
Kombinálható
FLEX választék | Műszaki kiválóság | Egyszerűség |
---|---|---|
Fundamental választék Eleget tesz az Ön alapvető mérési igényeinek |
Műszaki kiválóság
|
Egyszerűség
|
Lean választék Könnyen kezeli az Ön alapvető folyamatait |
Műszaki kiválóság
|
Egyszerűség
|
Extended választék Innovatív technológiákkal optimalizálja az Ön folyamatait |
Műszaki kiválóság
|
Egyszerűség
|
Xpert választék Megoldás az Ön legnagyobb kihívást jelentő alkalmazásaihoz |
Műszaki kiválóság
|
Egyszerűség
Kombinálható |
-
-
Műszaki információ (TI)
TI Liquiline CM442R/CM444R/CM448R
Cabinet controller with a maximum of eight measuring channels based on
digital Memosens technologyEN HU 28/08/202410/08/202203/05/202211/05/202028/02/2019Nyelv:
Angol
Változat:
28/08/2024
Fájlméret:
6.7 MB
Fájlnév:
TI01112CEN_1224-00.pdf
-
-
-
Használati útmutató (BA)
BA Liquiline CM442R/CM444R/CM448R
Universal four-wire multichannel controller
Cabinet installationEN HU 25/09/202310/08/202208/10/202120/04/202127/01/2020Nyelv:
Angol
Változat:
25/09/2023
Fájlméret:
8.7 MB
Fájlnév:
BA01225CEN_1723-00.pdf
-
-
-
Használati útmutató (BA)
Memosens
Sensor inputs with Memosens protocol
EN HU 30/05/202228/02/2019Nyelv:
Angol
Változat:
30/05/2022
Fájlméret:
3.3 MB
Fájlnév:
BA01245CEN_0822-00.pdf
-
-
-
Használati útmutató (BA)
Operating Instructions CM442R/444R/448R
Maintenance & Diagnosis
EN HU 27/06/2013Nyelv:
Angol
Változat:
27/06/2013
Fájlméret:
2.4 MB
Fájlnév:
BA01227CEN_0113.pdf
-
-
-
Rövid útmutató (KA)
KA Liquiline CM442R/CM444R/CM448R
Univerzális négyvezetékes többcsatornás vezérlő szekrénybe történő
beépítéshezEN HU 25/09/202312/08/202208/10/202120/04/202130/11/2019Nyelv:
Magyar
Változat:
25/09/2023
Fájlméret:
3.9 MB
Fájlnév:
KA01160CHU_1123-00.pdf
-
-
-
Beépítési útmutató (EA)
Kit CM44xR
External display
EN HU 24/02/202327/06/2013Nyelv:
Angol
Változat:
24/02/2023
Fájlméret:
1.1 MB
Fájlnév:
EA01080CEN_0223-00.pdf
-
-
-
Beépítési útmutató (EA)
Kit CM44x/CSXxx/CA80XX
Module 485MB or 485DP
For Ethernet configuration,PROFIBUS DP, Modbus RS485EN HU 28/11/2022Nyelv:
Angol
Változat:
28/11/2022
Fájlméret:
1.8 MB
Fájlnév:
EA01447CEN_0122-00.pdf
-
-
-
Beépítési útmutató (EA)
Installation Instructions Liquiline CM44xR
Service display for rail mounted device
EN HU 06/03/2014Nyelv:
Angol
Változat:
06/03/2014
Fájlméret:
138.3 KB
Fájlnév:
EA01100CA2_0113.pdf
-
-
-
Beépítési útmutató (EA)
SD card kit
32 GB, industrial flash drive
EN HU 23/03/2021Nyelv:
Angol
Változat:
23/03/2021
Fájlméret:
506.7 KB
Fájlnév:
EA01354CEN_0121.pdf
-
-
-
Beépítési útmutató (EA)
SD card kit
Industrial flash drive, 1 GB
With firmware, no. 71127100
Without firmware, no. 71110815EN HU 23/03/202109/10/202020/03/201725/06/201401/07/2012Nyelv:
Angol
Változat:
23/03/2021
Fájlméret:
506.9 KB
Fájlnév:
EA00011CEN_0621.pdf
-
