Specifikációk áttekintése
-
Max. measurement error
Mass flow (liquid): ±0.2 %
Volume flow (liquid): ±0.3 % -
Measuring range
0 to 45 000 kg/h (0 to 1650 lb/min)
-
Medium temperature range
–40 to +125 °C (–40 to +257 °F)
-
Max. process pressure
PN 40, Class 300, 63K
-
Wetted materials
Measuring tube: 1.4539 (904L)
Connection: 1.4404 (316/316L)
Alkalmazási terület

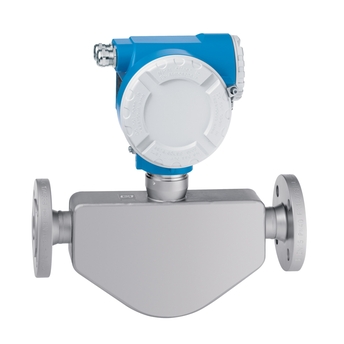

The LPGmass is specially designed for flow measurement of LPG for dispensing and truck unloading. It combines an integrated temperature measurement with intelligent conversion functions, providing volume correction directly on site. LPGmass will be the preferred choice for system integrators, skid builders and equipment manufacturers.
Measuring principle operates independently of physical fluid properties such as viscosity or density
Accurate measurement of liquefied petroleum gas in refueling and distribution applications.
Device properties
Flow rates up to 45 000 kg/h (1654 lb/min)
Volume flow calculation according to API table 53
Worldwide metrological approvals
Robust, ultra-compact transmitter housing
Pulse output and Modbus RS485
Transmitter for custody transfer
Előnyök
Excellent operational safety – reliable under extreme ambient conditions
Fewer process measuring points – multivariable measurement (flow, density, temperature)
Space-saving installation – no in/outlet run needs
Easy operation – reduced to application needs
Fast commissioning – pre-configured devices
-
Automatic recovery of data for servicing
Videók
-
Egyszerű termékek
- Könnyen kiválasztható, telepíthető és kezelhető
Műszaki kiválóság
Egyszerűség
-
Alaptermékek
- Megbízható, robusztus és kevés karbantartást igényel
Műszaki kiválóság
Egyszerűség
-
Felső kategóriás termékek
- Rendkívül funkcionális és kényelmes
Műszaki kiválóság
Egyszerűség
-
Speciális termékek
- Nagy igénybevétellel járó alkalmazásokhoz tervezve
Műszaki kiválóság
Egyszerűség
Kombinálható
FLEX választék | Műszaki kiválóság | Egyszerűség |
---|---|---|
Fundamental választék Eleget tesz az Ön alapvető mérési igényeinek |
Műszaki kiválóság
|
Egyszerűség
|
Lean választék Könnyen kezeli az Ön alapvető folyamatait |
Műszaki kiválóság
|
Egyszerűség
|
Extended választék Innovatív technológiákkal optimalizálja az Ön folyamatait |
Műszaki kiválóság
|
Egyszerűség
|
Xpert választék Megoldás az Ön legnagyobb kihívást jelentő alkalmazásaihoz |
Műszaki kiválóság
|
Egyszerűség
Kombinálható |
-
-
Műszaki információ (TI)
LPGmass Technical Information
Coriolis flowmeter
The refueling and distribution application flowmeter with easy system
integrationEN HU 04/03/201601/08/201501/11/201001/05/200801/07/2007Nyelv:
Angol
Változat:
04/03/2016
Fájlméret:
807.1 KB
Fájlnév:
TI00080DEN_1516.pdf
-
-
-
Használati útmutató (BA)
LPGmass Modbus RS485 Operating Instructions and Description of Device Functions
Coriolis flowmeter
For LPG (Liquified Petroleum Gas) applicationsEN HU 20/06/202204/03/201625/11/201501/11/201001/05/2008Nyelv:
Angol
Változat:
20/06/2022
Fájlméret:
1.4 MB
Fájlnév:
BA00133DEN_1622.pdf
-
-
-
Rövid útmutató (KA)
LPGmass Brief Operating Instructions
Coriolis Mass Flow Measuring Systemfor fueling with Liquified Petroleum
Gas (LPG)EN HU 01/11/2010Nyelv:
Angol
Változat:
01/11/2010
Fájlméret:
371.5 KB
Fájlnév:
KA00052DEN_1310.pdf
-
-
-
Beépítési útmutató (EA)
Electrical trace heating systems
Promass 100, 200, 300, 500, 500-digital, LNGmass, CNGmass, LPGmass
EN HU 01/03/2021Nyelv:
Angol
Változat:
01/03/2021
Fájlméret:
883.1 KB
Fájlnév:
EA01339DA2_0121.pdf
-
-
-
Beépítési útmutató (EA)
Safety Instructions for Spare Parts Installation Instructions
Flowmeter
EN HU 01/03/201828/11/201325/04/2013Nyelv:
Angol
Változat:
01/03/2018
Fájlméret:
139.5 KB
Fájlnév:
EA01051DA2_0318.pdf
-
-
-
Beépítési útmutató (EA)
Replacing electronics module Installation Instructions
CNGmass 8FF, LPGmass 8FE, Cubemass 8CM
EN HU 17/12/201808/11/2010Nyelv:
Angol
Változat:
17/12/2018
Fájlméret:
295.2 KB
Fájlnév:
EA00057DA2_1418.pdf
-
-
-
Beépítési útmutató (EA)
Replacing cover and O-ring Installation Instructions
romag 10, 23, 50, 51, 53, 55, 400, 800, Promass 40, 80, 83, 84, 8ME,
CNGmass 8FF, LPGmass 8FE, Cubemass 8CM, Prosonic Flow 90, 91,9
2, 93, t-mass 65, Prowirl 72, 73EN HU 01/10/201828/06/2012Nyelv:
Angol
Változat:
01/10/2018
Fájlméret:
520.1 KB
Fájlnév:
EA00098DA2_1518.pdf
-
-
-
Beépítési útmutató (EA)
Exchanging lead seal Installation Instructions
Promag 51, Promass 84, CNGmass DCI 8DF, LPGmass 8FE, CNGmass 8FF
EN HU 01/04/201904/12/201430/03/2010Nyelv:
Angol
Változat:
01/04/2019
Fájlméret:
213.1 KB
Fájlnév:
EA00044DA2_1419.pdf
-
-
-
Ex biztonsági utasítás (XA)
LPGmass NEPSI Zone 1, 21 Ex documentation
Ex documentation for the operating instruction:
BA00133DEN HU 06/09/202225/01/201819/12/201201/10/2007Nyelv:
Angol
Változat:
06/09/2022
Fájlméret:
592.3 KB
Fájlnév:
XA00124DEN_1522.pdf
-
-
-
Ex biztonsági utasítás (XA)
LPGmass ATEX II2GD IECEx Zone 1, 21 Ex documentation
Ex-Dokumentation zur Betriebsanleitung BA00133D
Ex documentation for Operating Instructions BA00133D
Documentation Ex relati
ve à la mise en serviceBA00133DEN HU 04/07/202231/12/201415/09/201201/11/201001/06/2007Nyelv:
Angol
Változat:
04/07/2022
Fájlméret:
529.2 KB
Fájlnév:
XA00117DA3_1622.pdf
-
