Specifikációk áttekintése
-
Accuracy
+/- 2.5 cm (0.98")
-
Process temperature
-20°C ... +150°C
(-4°F...302°F) -
Process pressure / max. overpressure limit
0.8 ... 1.1 bar
(11.6psi...15.95psi) -
Max. measurement distance
32m (105ft)
-
Main wetted parts
Aluminium, Steel, Stainless steel
Alkalmazási terület

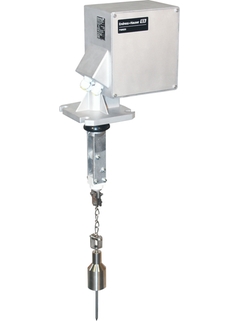

Silopilot FMM20 is a low cost device for electromechanical level measurement in bins or silos with dusty, fine-grained or coarse grained bulk solids or in tanks with liquids.
For measurement of light bulk solids such as wheat, plastic granules and powder in bunkers or silos with dusty, fine-grain or coarse-grain bulk solids.
Process connection: Flange
Temperature: -20 to +150°C (-4 to +302°F)
Pressure: 0.8 to 1.1bar (11.6 to 15.95psi)
Measuring range: 32m (105ft)
Accuracy: ±2.5cm (0.98")
International explosion protection certificates
Előnyök
Tried and tested, reliable measurement of light bulk solids, e.g. cereals, plastic granulate, powder
Safe measurements in extremely dusty environments
Fully electronic digital minimum fail-safe control, therefore no running down of the sensor weight into the silo outlet and no risk to the conveying systems
Quick menu-guided local operation using a 4-line text display
Supply voltage 90 to 253VAC (wide-range voltage power unit) as well as 24VDC, depending on version selected
Lean választék
-
Alaptermékek
- Megbízható, robusztus és kevés karbantartást igényel
Műszaki kiválóság
Egyszerűség
-
Egyszerű termékek
- Könnyen kiválasztható, telepíthető és kezelhető
Műszaki kiválóság
Egyszerűség
-
Alaptermékek
- Megbízható, robusztus és kevés karbantartást igényel
Műszaki kiválóság
Egyszerűség
-
Felső kategóriás termékek
- Rendkívül funkcionális és kényelmes
Műszaki kiválóság
Egyszerűség
-
Speciális termékek
- Nagy igénybevétellel járó alkalmazásokhoz tervezve
Műszaki kiválóság
Egyszerűség
Kombinálható
| FLEX választék | Műszaki kiválóság | Egyszerűség |
|---|---|---|
Fundamental választék Eleget tesz az Ön alapvető mérési igényeinek |
Műszaki kiválóság
|
Egyszerűség
|
Lean választék Könnyen kezeli az Ön alapvető folyamatait |
Műszaki kiválóság
|
Egyszerűség
|
Extended választék Innovatív technológiákkal optimalizálja az Ön folyamatait |
Műszaki kiválóság
|
Egyszerűség
|
Xpert választék Megoldás az Ön legnagyobb kihívást jelentő alkalmazásaihoz |
Műszaki kiválóság
|
Egyszerűség
Kombinálható |
Loading alternative products
Sikertörténetek
9 dokumentumok
-
-
Műszaki információ (TI)
Electromechanical Level Measurement System
Electromechanical Level Measurement System
EN HU 18/09/201707/07/201014/01/200829/01/200717/11/2006Nyelv:
Angol
Változat:
18/09/2017
Fájlméret:
1.3 MB
Fájlnév:
TI00421FEN_1317.pdf
-
-
-
Használati útmutató (BA)
Electromechanical Level Measurement System
Electromechanical Level Measurement System
EN HU 18/09/201707/07/201014/01/200805/01/200701/11/2006Nyelv:
Angol
Változat:
18/09/2017
Fájlméret:
2.1 MB
Fájlnév:
BA00334FEN_1317.pdf
-
-
-
Ex biztonsági utasítás (XA)
Silopilot T FMM20 Silopilot M FMM50
Approval No.: BVS 05 ATEX E 049 ATEX II 1/2 D Ex ta/tb IIIC T99°C Da/Db IP6x ATEX II 2 D Ex tb IIIC T99°C Db IP6x
EN HU 01/09/201114/01/2008Nyelv:
Angol
Változat:
01/09/2011
Fájlméret:
1.4 MB
Fájlnév:
XA00425FA3_1411.pdf
-
-
-
Tevékenységi területek (FA)
Level measurement
Product overview for applications in liquids and bulk solids
EN HU 14/10/2022Nyelv:
Angol
Változat:
14/10/2022
Fájlméret:
30.3 MB
Fájlnév:
FA00001F00EN2522.pdf
-
-
-
Tevékenységi területek (FA)
Misura di livello
Misura di livello Panoramica dei prodotti per applicazioni in liquidi e solidi sfusi
Nyelv:
Olasz
Változat:
03/03/2023
Fájlméret:
46.9 MB
Fájlnév:
FA00001F00IT2522.pdf
-
-
-
Kompetencia brosúra (CP)
Selection Guide Continuous level measurement in liquids and bulk solids
Selection and engineering guide for the process industry
EN HU 18/10/2022Nyelv:
Angol
Változat:
18/10/2022
Fájlméret:
18.3 MB
Fájlnév:
CP00023F00EN1922.pdf
-
-
-
EU-nyilatkozat
Product family: Silopilot M, Silopilot T
Product root: FMM20-, FMM50- Declaration number: EU_01079_01.22
EN HU 31/08/2022Nyelv:
Angol
Változat:
31/08/2022
Fájlméret:
1002.8 KB
Fájlnév:
EU_01079_01.22.pdf
-
-
-
EU-nyilatkozat
Product family: Silopilot M, Silopilot T
Product root: FMM20-, FMM50- Declaration number: EU_01069_01.22
EN HU 01/09/2022Nyelv:
Angol
Változat:
01/09/2022
Fájlméret:
1.3 MB
Fájlnév:
EU_01069_01.22.pdf
-
-
-
Robbanásvédelem
Product family: Silopilot M, Silopilot T
Product root: FMM20-, FMM50- Region: Europe (ATEX) Approval agency: BVS Category: II 2 D, 00 5~010 020 010 Protection: Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/Db
Nyelv:
Angol
Változat:
30/03/2022
Fájlméret:
1.6 MB
Fájlnév:
BVS-05-ATEX-E049-N5-EN.pdf
-
Pótalkatrészek keresése rajzszám alapján
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Sparepart-Kit, Wiper 70oC FMM20/FMM50
RajzszámRendelési kód2152028080 -
-
Sparepart-Kit, Wiper 150/230oC FMM20/50
RajzszámRendelési kód2152028081 -
-
Measuring tape 15m, FMM20
RajzszámRendelési kód1871031701 -
-
Measuring tape 32m, FMM20
RajzszámRendelési kód1871031702 -
-
Bellows max 70oC, FMM20/FMM50
RajzszámRendelési kód2252028084 -
-
Bellows max 150/230oC, FMM20/FMM50
RajzszámRendelési kód2252028085 -
-
Guide block tape, bronze FMM20/FMM50
RajzszámRendelési kód2452028087 -
-
Wiper band 230mm 70oC Alu FMM20
RajzszámRendelési kód2571031621 -
-
Wiper band 230mm 70oC SS FMM20
RajzszámRendelési kód2571031622 -
-
Wiper band 230mm 150oC Alu FMM20
RajzszámRendelési kód2571031623 -
-
Wiper band 230mm 150oC SS FMM20
RajzszámRendelési kód2571031624 -
-
Wiper band 500mm 70oC Alu FMM20
RajzszámRendelési kód2571031625 -
-
Wiper band 500mm 70oC SS FMM20
RajzszámRendelési kód2571031626 -
-
Wiper band 500mm 150oC Alu FMM20
RajzszámRendelési kód2571031627 -
-
Wiper band 500mm 150oC SS FMM20
RajzszámRendelési kód2571031628 -
-
Wiper band 1000mm 70oC Alu FMM20
RajzszámRendelési kód2571031629 -
-
Wiper band 1000mm 70oC SS FMM20
RajzszámRendelési kód2571031630 -
-
Wiper band 1000mm 150oC Alu FMM20
RajzszámRendelési kód2571031631 -
-
Wiper band 1000mm 150oC SS FMM20
RajzszámRendelési kód2571031632 -
-
Mount.kit weight, tape, steel, FMM20/50
RajzszámRendelési kód2652028088 -
-
Mount.kit weight, tape, SS, FMM20/50
RajzszámRendelési kód2652028089 -
-
Revolving shackle, steel FMM20/FMM50
RajzszámRendelési kód2752028100 -
-
Revolving shackle, SS FMM20/FMM50
RajzszámRendelési kód2752028101 -
-
Weight steel, FMM20
RajzszámRendelési kód2871031615 -
-
Weight stainl.steel, FMM20
RajzszámRendelési kód2871031616 -
-
Weight steel + umbrella, FMM20
RajzszámRendelési kód3071031617 -
-
Weight SS + umbrella, FMM20
RajzszámRendelési kód3071031618 -
-
Weight medium bag, FMM20
RajzszámRendelési kód3171031619 -
-
Weight plastics, FMM20
RajzszámRendelési kód2971031620 -
-
Sensing weight PVC + spike 316Ti, FMM20
RajzszámRendelési kód3371456344 -
-
Sens.weight stainl.steel+umbr.,FMM20,3.1
RajzszámRendelési kód3071456346 -
-
Sensing weight stainl.steel, FMM20, 3.1
RajzszámRendelési kód2871456349 -
-
Sensing weight oval float 316Ti, FMM20
RajzszámRendelési kód3471456353 -
-
Sens.weight oval float 316Ti, FMM20, 3.1
RajzszámRendelési kód3471456356 -
-
Sens. weight PVC+spike 316Ti, FMM20, 3.1
RajzszámRendelési kód3371456386 -
-
Kit drive shaft FMM20
RajzszámRendelési kód1971031649 -
-
Kit meas. wheel band version FMM20
RajzszámRendelési kód1371031650 -
-
Gasket electr./dirt compartment, FMM20
RajzszámRendelési kód571031652 -
-
Gasket elec./dirt comp., Ex clima, FMM20
RajzszámRendelési kód571031653 -
-
Tape reel 15m, steel/Alu, FMM20
RajzszámRendelési kód1471031658 -
-
Tape reel 15m, SS/Alu, clima, FMM20
RajzszámRendelési kód1471031659 -
-
Tape reel 32m, steel/Alu, FMM20
RajzszámRendelési kód1471031671 -
-
Tape reel 32m, SS/Alu, clima, FMM20
RajzszámRendelési kód1471031672 -
-
Kit cable gland M20, FMM20
RajzszámRendelési kód1171031689 -
-
Kit cable gland M20, Ex FMM20
RajzszámRendelési kód1171031694 -
-
Cover elec., uncoat. FMM20
RajzszámRendelési kód671031695 -
-
Cover elec., coated, clima FMM20
RajzszámRendelési kód671031696 -
-
Cover elec., uncoat. + gage-glass FMM20
RajzszámRendelési kód671031697 -
-
Cover el.,coated,clima+gage-glass FMM20
RajzszámRendelési kód671031698 -
-
Cover dirt chamber, uncoat. FMM20
RajzszámRendelési kód1671031699 -
-
Cover dirt chamber, coated, clima FMM20
RajzszámRendelési kód1671031700 -
-
Pressurisation element, plastic FMM20
RajzszámRendelési kód971031705 -
-
Electronic cover plate, uncoated FMM20
RajzszámRendelési kód471031706 -
-
Electronic cover plate, coated FMM20
RajzszámRendelési kód471031707 -
-
Pressurisation element, metal FMM20
RajzszámRendelési kód971032447 -
-
PC board FMM20, 90-253V 2rel.
RajzszámRendelési kód871031711 -
-
PC board FMM20, 90-253V 4rel.
RajzszámRendelési kód871031713 -
-
PC board FMM20 Ex, 90-253V 2rel.
RajzszámRendelési kód871031745 -
-
PC board FMM20 Ex, 90-253V 4rel.
RajzszámRendelési kód871031746 -
-
PC board FMM20, 90-253V 2rel.+ heat.
RajzszámRendelési kód871031747 -
-
PC board FMM20, 90-253V 4rel.+ heat.
RajzszámRendelési kód871031748 -
-
PC board FMM20 Ex, 90-253V 2rel.+ heat.
RajzszámRendelési kód871031749 -
-
PC board FMM20 Ex, 90-253V 4rel.+ heat.
RajzszámRendelési kód871031750 -
-
PC board FMM20, 90-253V 2rel. clim.
RajzszámRendelési kód871031751 -
-
PC board FMM20, 90-253V 4rel. clim.
RajzszámRendelési kód871031752 -
-
PC board FMM20 Ex, 90-253V 2rel. clim.
RajzszámRendelési kód871031753 -
-
PC board FMM20 Ex, 90-253V 4rel. clim.
RajzszámRendelési kód871031754 -
-
PC board FMM20, 24V 2rel.
RajzszámRendelési kód871031767 -
-
PC board FMM20, 24V 4rel.
RajzszámRendelési kód871031768 -
-
PC board FMM20 Ex, 24V 2rel.
RajzszámRendelési kód871031769 -
-
PC board FMM20 Ex, 24V 4rel.
RajzszámRendelési kód871031770 -
-
PC board FMM20, 24V 2rel.+ heat.
RajzszámRendelési kód871031771 -
-
PC board FMM20, 24V 4rel.+ heat.
RajzszámRendelési kód871031772 -
-
PC board FMM20 Ex, 24V 2rel.+ heat.
RajzszámRendelési kód871031773 -
-
PC board FMM20 Ex, 24V 4rel.+ heat.
RajzszámRendelési kód871031774 -
-
PC board FMM20, 24V 2rel. clim.
RajzszámRendelési kód871031775 -
-
PC board FMM20, 24V 4rel. clim.
RajzszámRendelési kód871031776 -
-
PC board FMM20 Ex, 24V 2rel. clim.
RajzszámRendelési kód871031777 -
-
PC board FMM20 Ex, 24V 4rel. clim.
RajzszámRendelési kód871031778 -
-
PCB power supply FMM20, 90-253VAC
RajzszámRendelési kód771031779 -
-
PCB power supply FMM20, 90-253VAC clima
RajzszámRendelési kód771031780 -
-
PCB power supply FMM20, 24VDC
RajzszámRendelési kód771031781 -
-
PCB power supply FMM20, 24VDC clima
RajzszámRendelési kód771031782 -
-
PCB processor FMM20
RajzszámRendelési kód371031783 -
-
PCB processor FMM20 clima
RajzszámRendelési kód371031784 -
-
Geared motor 24VDC FMM20
RajzszámRendelési kód1771031654 -
-
Geared motor 24VDC, clima FMM20
RajzszámRendelési kód1771031655 -
-
Device heater FMM20, 24VDC
RajzszámRendelési kód271031709 -
-
Start button FMM20, external
RajzszámRendelési kód1071031710 -
-
Device heater FMM20, 115/230VAC
RajzszámRendelési kód271031795 -
-
Thermal fuse, FMM20, Ex
RajzszámRendelési kód171062125 -
-
Wiper plate tape, bronce 2pc.FMM20/FMM50
RajzszámRendelési kód2352028086 -
-
Shutter purge connection FMM20/FMM50
RajzszámRendelési kód2052028154 -
-
Fixing kit protection cover FMM20
Rendelési kód71031708 -
-
Adapter flange 6" 150lbs 316TI
Rendelési kód
